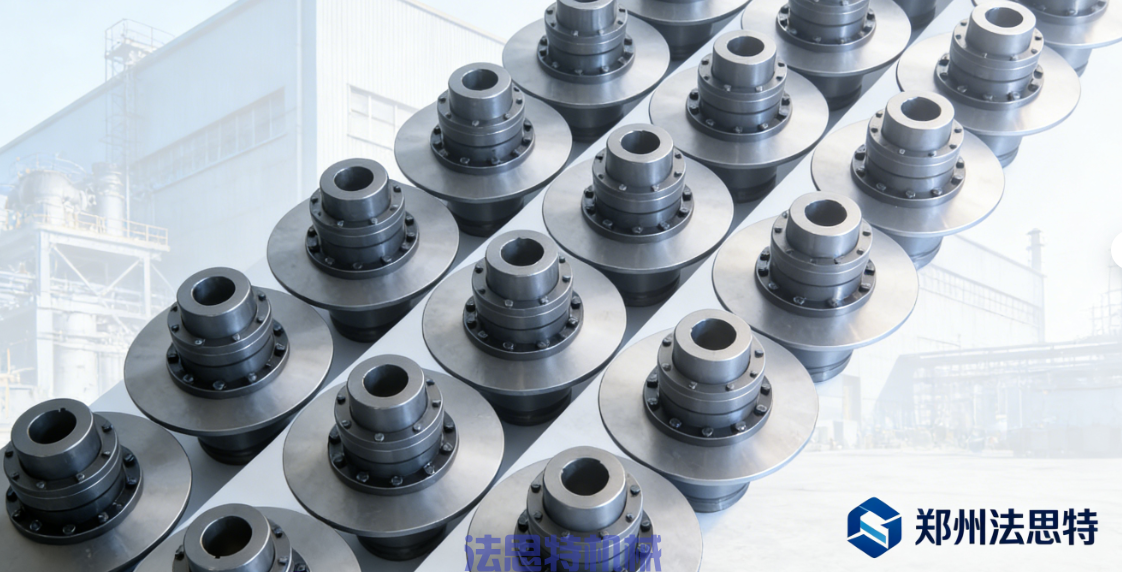

GIICL5鼓形齒聯軸器：技術參數、安裝維護與應用案例解析

在中小型工業傳動系統中，GIICL5鼓形齒聯軸器是GB/T 5014-2020標準下的經典型號，憑借穩定的傳動性能、良好的偏差補償能力，廣泛應用于礦山、化工、建材等領域的動力聯接場景。本文從核心技術參數、標準化安裝維護、實際應用案例三個維度，客觀解析GIICL5的實用價值，為企業選型與運維提供參考。

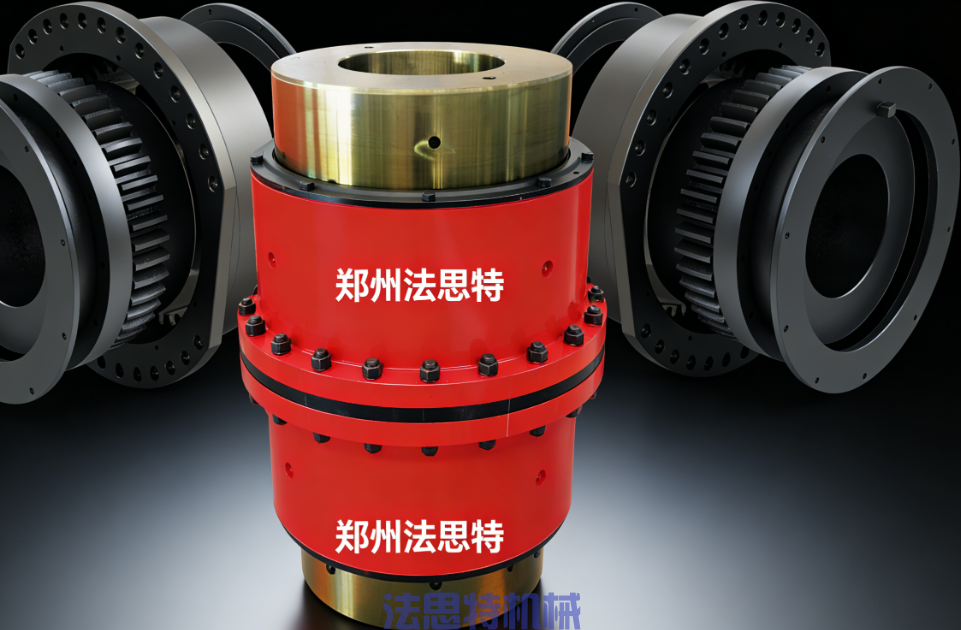

一、核心技術參數：選型的精準依據

GIICL5的技術參數嚴格遵循國標要求，核心指標直接決定其適配范圍，是企業匹配設備功率與運行工況的關鍵。其公稱扭矩為2000N·m，適配110-160kW電機，能滿足中小型重載設備的動力傳遞需求，在破碎機、風機、水泵等設備中應用廣泛。

從關鍵參數來看，GIICL5的許用轉速可達2800r/min，適合中高速傳動場景，若轉速超過閾值需適當降載，避免傳動失效；軸孔直徑范圍為50-100mm，覆蓋該功率段電機的主流軸徑規格，軸孔公差需控制在h7級，確保與電機軸、工作機軸的配合精度。此外，其徑向補償量≤1.0mm、角向補償量≤1.5°，可有效抵消設備安裝偏差與運行過程中的振動，減少傳動附加載荷。軸向長度根據軸孔規格不同在282-342mm之間，選型時需提前確認安裝空間，避免部件干涉。

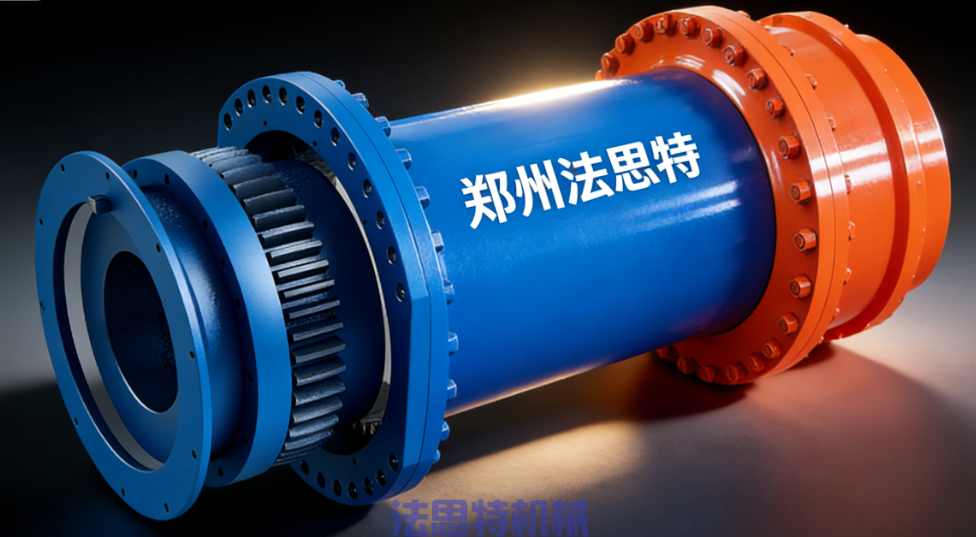

二、標準化安裝維護：延長使用壽命的關鍵

規范的安裝與日常維護是保障GIICL5穩定運行的核心，結合工業實操經驗，可遵循以下標準化流程：

安裝環節需重點把控同軸度校正，建議使用激光對中儀，確保徑向偏差≤0.05mm、角向偏差≤0.2°，否則會加劇齒面磨損，縮短使用壽命。螺栓緊固需按對角線分三次均勻擰緊，推薦扭矩120-180N·m，避免局部受力不均導致聯接松動。安裝完成后需進行空載試運行，檢查是否存在異響、振動超標等問題，確認無異常后方可負載運行。

日常維護需建立定期巡檢機制：每月檢查螺栓緊固狀態與密封情況，防止粉塵、水汽侵入齒腔；每6個月補充一次鋰基潤滑脂，填充量為齒腔容積的2/3，過量潤滑易導致聯軸器發熱，不足則會引發干摩擦磨損。若運行中出現振動超標，優先校正同軸度而非直接更換部件；當齒面磨損量超過0.5mm時，需及時更換齒圈，避免傳動失效引發設備故障。

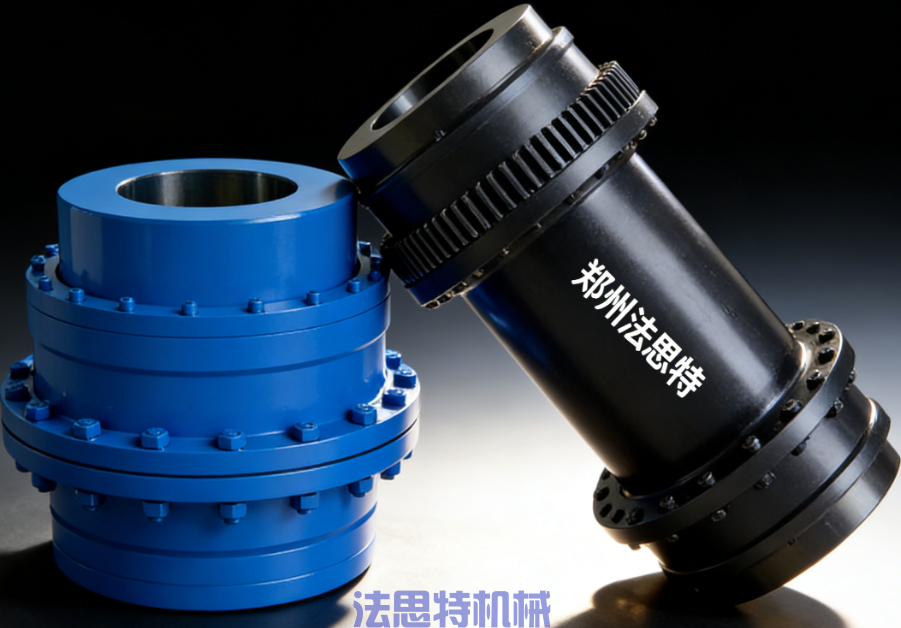

三、實際應用案例：工業場景的落地驗證

案例1：某建材廠132kW離心風機項目 設備參數：轉速2700r/min，軸向安裝空間320mm，連續運行需求高； 適配方案：選用GIICL5鼓形齒聯軸器，匹配設備功率與安裝空間需求； 應用效果：連續運行22個月，齒面磨損量僅0.12mm，振動值穩定在2.2mm/s以內，未出現密封滲漏問題，維護周期從原6個月延長至15個月，大幅降低了運維成本。

案例2：某礦山小型破碎機項目 設備參數：電機功率160kW，轉速1480r/min，存在輕微沖擊載荷； 適配方案：GIICL5鼓形齒聯軸器，利用其偏差補償能力抵消設備運行振動； 應用效果：在多粉塵、有沖擊的工況下穩定運行18個月，無傳動故障，有效保障了破碎機的連續生產，較傳統聯軸器使用壽命提升60%。

結語

GIICL5鼓形齒聯軸器的核心優勢在于標準化參數適配性強、安裝維護便捷、運行穩定可靠。企業在選用時，需精準匹配技術參數與設備工況，同時嚴格遵循安裝維護規范。鄭州法思特作為專注傳動部件的廠商，其生產的GIICL5系列完全符合國標要求，可提供選型指導與運維支持。掌握以上核心要點，能讓GIICL5在工業傳動中充分發揮價值，助力企業提升生產效率。

GIICL型鼓形齒式聯軸器基本參數

GIICL型鼓形齒式聯軸器基本參數 型號 公稱轉距 Tn N·m  許用轉  [n] r/min 軸孔直徑 軸孔長度 D D1 D2 H A B C e 轉動慣量 Kg.㎡ 潤滑脂用量 ML 質量 Kg d1,d2 Y,J1 GIICL1 355 4000 14-35 38-82 103 71 50 2 36 76 8 38 0.0035-0.00375 51 3.1 GIICL2 630 4000 16-45 38-112 115 83 60 2 42 88 8 42 0.00550-0.00675 70 3.5 GIICL3 1000 4000 22-56 38-112 127 95 75 2 44 90 8 42 0.010-0.0113 68 7 GIICL4 1600 4000 38-65 60-142 149 116 90 2 49 98 8 42 0.02-0.0245 87 12.2 GIICL5 2800 4000 40-75 84-142 167 134 105 2.5 55 108 10 42 0.0378-0.0433 125 18 GIICL6 4500 4000 45-90 84-172 187 153 125 2.5 56 110 10 42 0.0663-0.0843 148 26.5 GIICL7 6300 3750 50-105 84-212 204 170 140 3.5 60 118 10 42 0.103-0.151 175 39.2 GIICL8 9000 3300 55-115 84-212 230 186 155 3 67 142 12 47 0.167-0.241 268 49.7 GIICL9 14000 3000 60-135 107-252 256 212 180 3 69 146 12 47 0.316-0.470 310 79.6 GIICL10 20000 2650 65-150 107-252 287 239 200 3.5 78 164 14 47 0.511-0.745 472 101 GIICL11 31500 2350 70-175 107-302 325 276 235 3.5 81 170 14 47 1.096-1.588 550 161 GIICL12 45000 2100 75-200 107-352 362 313 270 4 89 190 16 49 1.623-3.055 695 213 GIICL13 63000 1850 150-225 202-352 412 350 300 4.5 98 208 18 49 3.925-4.918 1019 315 GIICL14 100000 1650 170-250 242-410 462 420 335 5.5 172 296 22 63 8.025-9.725 3900 476 GIICL15 160000 1500 190-285 282-470 512 470 380 5.5 182 316 22 63 14.300-17.45 3700 696 GIICL16 224000 1300 220-320 282-470 580 522 430 7 209 354 28 67 23.925-29.1 4500 913 GIICL17 315000 1200 250-365 330-550 644 582 490 7 198 364 28 67 43.095-53.725 4900 1322 GIICL18 450000 1050 280-400 380-650 726 658 540 8 222 430 28 75 78.525-99.500 7000 1948 GIICL19 630000 950 300-470 380-650 818 748 630 8 232 440 32 75 136.750-175.5 8900 3026 GIICL20 900000 800 360-540 450-800 928 838 720 10.5 247 470 32 75 261.75-360.75 11000 3984 GIICL21 1250000 750 400-600 540-800 1022 928 810 11.5 255 490 40 75 468.75-561.50 13000 4977 GIICL22 1600000 650 450-680 540-800 1134 1036 915 13 262 510 40 75 753.750-904.750 16000 7738 GIICL23 2240000 600 500-770 680-800 1282 1178 1035 14.5 299 580 50 80 1517-1725 28000 10783 GIICL24 3150000 550 560-880 680-900 1428 1322 1175 16.5 317 610 50 80 2486-3131.75 33000 15015 GIICL25 4000000 460 670-1040 900-1000 1644 1538 1390 19 325 620 50 80 5174.25-7198.25 43000 24080蔡  蔡GIICL型鼓形齒式聯軸器基本參數 型號 公稱轉距 Tn N·m  許用轉  [n] r/min 軸孔直徑 軸孔長度 D D1 D2 H A B C e 轉動慣量 Kg.㎡ 潤滑脂用量 ML 質量 Kg d1,d2 Y,J1 GIICL1 355 4000 14-35 38-82 103 71 50 2 36 76 8 38 0.0035-0.00375 51 3.1 GIICL2 630 4000 16-45 38-112 115 83 60 2 42 88 8 42 0.00550-0.00675 70 3.5 GIICL3 1000 4000 22-56 38-112 127 95 75 2 44 90 8 42 0.010-0.0113 68 7 GIICL4 1600 4000 38-65 60-142 149 116 90 2 49 98 8 42 0.02-0.0245 87 12.2 GIICL5 2800 4000 40-75 84-142 167 134 105 2.5 55 108 10 42 0.0378-0.0433 125 18 GIICL6 4500 4000 45-90 84-172 187 153 125 2.5 56 110 10 42 0.0663-0.0843 148 26.5 GIICL7 6300 3750 50-105 84-212 204 170 140 3.5 60 118 10 42 0.103-0.151 175 39.2 GIICL8 9000 3300 55-115 84-212 230 186 155 3 67 142 12 47 0.167-0.241 268 49.7 GIICL9 14000 3000 60-135 107-252 256 212 180 3 69 146 12 47 0.316-0.470 310 79.6 GIICL10 20000 2650 65-150 107-252 287 239 200 3.5 78 164 14 47 0.511-0.745 472 101 GIICL11 31500 2350 70-175 107-302 325 276 235 3.5 81 170 14 47 1.096-1.588 550 161 GIICL12 45000 2100 75-200 107-352 362 313 270 4 89 190 16 49 1.623-3.055 695 213 GIICL13 63000 1850 150-225 202-352 412 350 300 4.5 98 208 18 49 3.925-4.918 1019 315 GIICL14 100000 1650 170-250 242-410 462 420 335 5.5 172 296 22 63 8.025-9.725 3900 476 GIICL15 160000 1500 190-285 282-470 512 470 380 5.5 182 316 22 63 14.300-17.45 3700 696 GIICL16 224000 1300 220-320 282-470 580 522 430 7 209 354 28 67 23.925-29.1 4500 913 GIICL17 315000 1200 250-365 330-550 644 582 490 7 198 364 28 67 43.095-53.725 4900 1322 GIICL18 450000 1050 280-400 380-650 726 658 540 8 222 430 28 75 78.525-99.500 7000 1948 GIICL19 630000 950 300-470 380-650 818 748 630 8 232 440 32 75 136.750-175.5 8900 3026 GIICL20 900000 800 360-540 450-800 928 838 720 10.5 247 470 32 75 261.75-360.75 11000 3984 GIICL21 1250000 750 400-600 540-800 1022 928 810 11.5 255 490 40 75 468.75-561.50 13000 4977 GIICL22 1600000 650 450-680 540-800 1134 1036 915 13 262 510 40 75 753.750-904.750 16000 7738 GIICL23 2240000 600 500-770 680-800 1282 1178 1035 14.5 299 580 50 80 1517-1725 28000 10783 GIICL24 3150000 550 560-880 680-900 1428 1322 1175 16.5 317 610 50 80 2486-3131.75 33000 15015 GIICL25 4000000 460 670-1040 900-1000 1644 1538 1390 19 325 620 50 80 5174.25-7198.25 43000 24080
